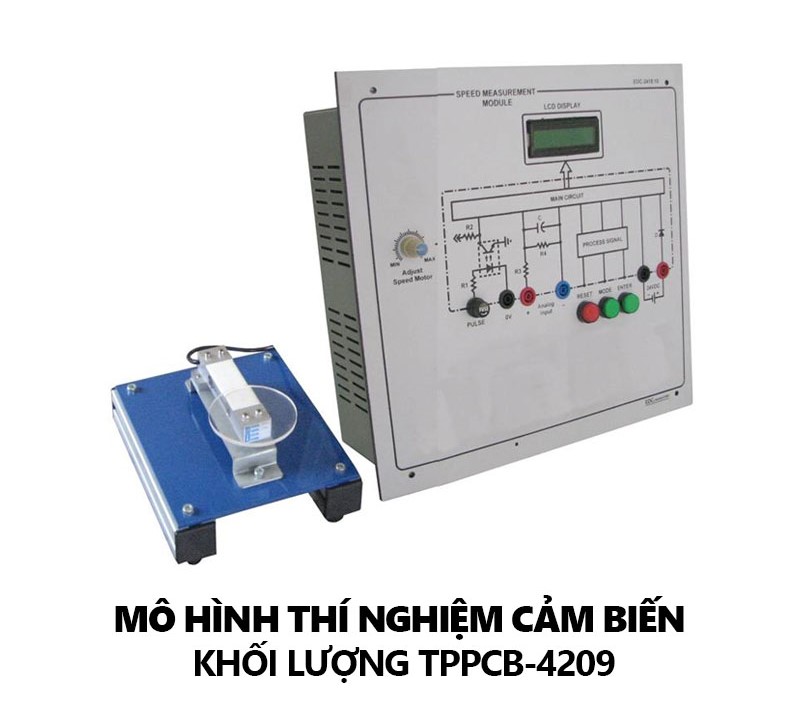

MÔ HÌNH THÍ NGHIỆM CẢM BIẾN KHỐI LƯỢNG ĐIỆN TỬ CÔNG NGHIỆP TPPCB-4209
Model: TPPCB-4209
Xuất xứ: Việt Nam
Bảo hành: chính hãng
Tình trạng: mới 100%
Thông số kỹ thuật mô hình cảm biến khối lượng TPPCB-4209:
Mô tả chung kết cấu thiết bị:
– Kích thước: 220x300x200 (WxHxD)
– Dải đo max của cảm biến: 500V
– Loại cảm biến: Loại nén
– Tỉ số tín hiệu: 2mV/V
– Panel chỉ dẫn
– Có các jack cắm tiêu chuẩn 4mm dùng để lấy tín hiệu từ cảm biến về bộ hiển thị
– Có sơ đồ nguyên lý cảm biến
Module hiển thị tín hiệu đưa từ cảm biến về:
– Kích thước: 133x300x130mm (WxHxD)
– Jack cấp nguồn: có thể cấp nguồn theo jack cắm IPLUG và jack 4mm chống giật
– Màu mặt module: trắng
– Màu nét chỉ dẫn: đen
– Chất liệu bề mặt module: nhựa chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện
– Kiểu in hình chỉ dẫn: in trên mặt module, đảm bảo tính thẩm mỹ cũng như tuổi thọ của thiết bị
– Chất liệu hộp gá sau mặt module: sắt sơn tĩnh điện
– Điện áp hoạt động: 220VAC
– Kiểu hiển thị: Led 7 thanh
– Các tham số hiển thị được:
Trọng lượng hiện thời
Điện áp đọc được từ cảm biến
– Giao diện kết nối máy tính: RS485
– Tốc độ truyền thông max: 19200bps
– Đơn vị hiển thị: g, kg, tấn, N, KN
– Số đầu vào cho cảm biến: 1 đầu
– Số đầu vào tương tự: 1 đầu 0-10VDC
– Các chỉ dẫn bao gồm:
Sơ đồ đấu nối tín hiệu cảm biến
Sơ đồ đấu nối nguồn cho cảm biến
Phần mềm Wisoft:
– Phiên bản 2.6
– Tương thích hệ điều hành: Windows XP SP!, Windows 200 SP2
– Yêu cầu cấu hình tối thiểu phần cứng máy tính: còn trống 37Mb ổ cứng, 64Mb Ram, có cổng nối tiếp RS232 (Cổng COM)
– Kết nối máy tính: chuẩn RS232, có thể chuyển đổi sang cổng USB
– Ngôn ngữ giao diện: đã được việt hóa
– Tốc độ truyền thông max: 19200bps
– Các tính năng phần mềm:
Calib cho bộ hiển thị
Hiển thị các giá trị điện áp của cảm biến, trọng lượng hiện thời
Cáp chuyển đổi PPI kết nối bộ điều khiển với máy tính:
– Chiều dài cáp nối: 5m
– Tốc độ truyền thông: 2400bps-38400bps
– Chuẩn truyền: RS232-RS485
– Chuẩn jack nối: DB9
Đặc điểm chung:
– Thí nghiệm cảm biến khối lượng trong công nghiệp
– Kết nối cảm biến khối lượng với bộ điều khiển
– Giao tiếp với máy tính để kiểm tra và lưu trữ dữ liệu
– Hiểu nguyên lý hoạt động của cảm khối lượng.
Phụ kiện kèm theo:
– Dây thí nghiệm: 10 sợi
– Tài liệu hướng dẫn thực hành: 1 Bộ
Nội dung thực hành:
– Thực hành tìm hiểu nguyên lý hoạt động của các thiết bị có trong mô hình
– Khảo sát nguồn cung cấp cho thiết bị
– Khảo sát bộ cảm biến khối lượng
– Kiểm tra cảm biến khối lượng còn hoạt động tốt hay không
– Nguyên tắc thay đổi điện áp nguồn cấp và điện áp ngõ ra của cảm biến khối lượng
– Kết nối nguồn cho cảm biến khối lượng, lấy tín hiệu ngõ ra kết nối vào bộ điều khiển
– Kết nối bộ điều khiển với máy tính để kiểm tra khối lượng
– Cài đặt các thông số trên máy tính để đo khối lượng sao cho đúng.
– Thực hành thay thế sửa chữa các loại cảm biến khối lượng trong công nghiệp
