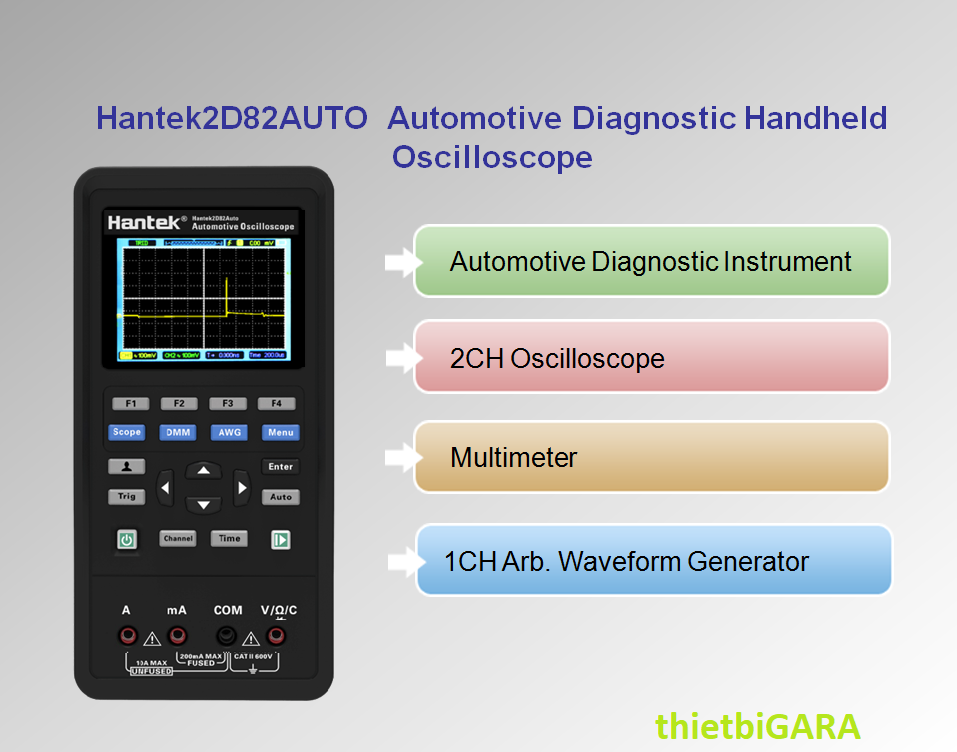

Thiết Bị Đo Oscilloscope Cầm Tay Dành Cho Ô Tô
Model: 2D82 II
Nhãn hiệu: Hantek
Đặc tính kỹ thuật:

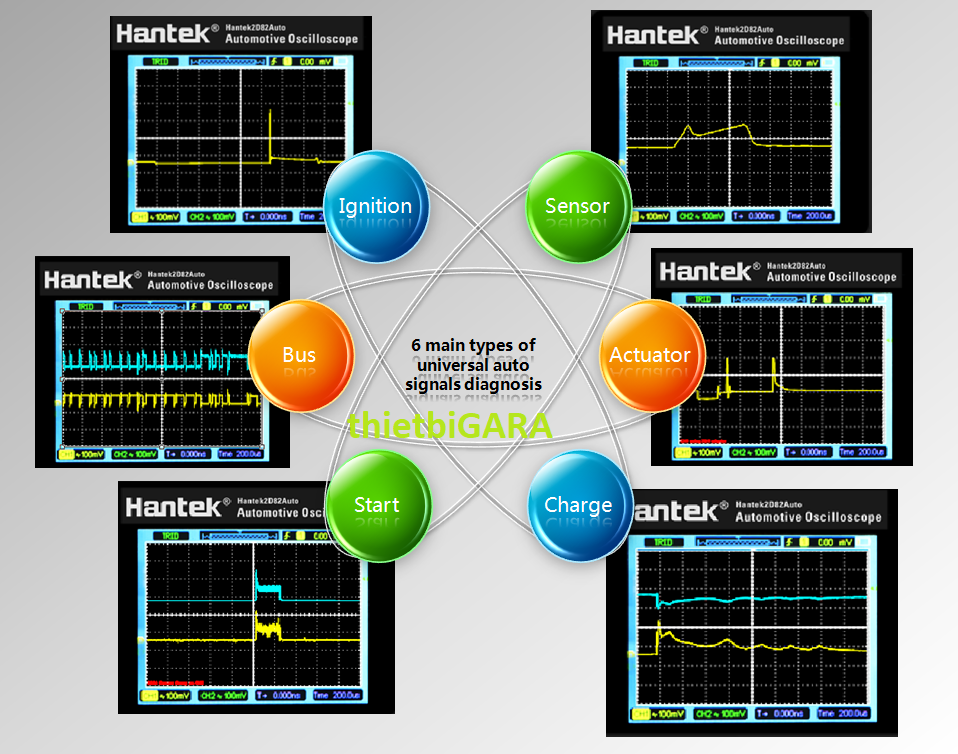

Chế độ kiểm tra xe | ||||
Chẩn đoán xe | Chức năng chẩn đoán xe | Đánh lửa | Đánh lửa sơ cấp (điện áp) | |
Đánh lửa sơ cấp (hiện tại | ||||
Đánh lửa sơ cấp (Điện áp & dòng điện | ||||
Đánh lửa sơ cấp (Cảm biến trục khuỷu) | ||||
Đánh lửa sơ cấp & nhận thức thứ cấp | ||||
Thứ hai | Loại phân phối đánh lửa thứ cấp (Cắm chì) | |||
Loại phân phối đánh lửa thứ cấp (King chì) | ||||
DIS thứ cấp (tích cực) | ||||
DIS hoặc CPC thứ cấp (bắn tiêu cực) | ||||
Chẩn đoán đầu ra cuộn thứ cấp | ||||
Đánh lửa thứ cấp & đánh lửa chính | ||||
Cảm biến | Đo lưu lương không khí | Đồng hồ đo lưu lượng không khí (dây nóng) | ||
Máy đo lưu lượng không khí (Air Vane) | ||||
Air FlowSensor (BOSCH Diesel) | ||||
Máy đo áp suất khí nạp (BOSCH Diesel) | ||||
Trục cam | Trục cam (quy nạp) | |||
Trục cam (AC kích thích) | ||||
Trục cam (Hiệu ứng hội trường) | ||||
Trục cam (BOSCH Common Rail Diesel) | ||||
Trục khuỷu | Chạy trục khuỷu | |||
Trục khuỷu cảm ứng Cranking | ||||
Hiệu ứng hội trường trục khuỷu | ||||
Cảm biến trục khuỷu & đánh lửa chính | ||||
Nhà phân phối | Pick-up phân phối (Hiệu ứng hội trường) | |||
Nhà phân phối quy nạp đón | ||||
Nhà phân phối quy nạp Pick-up Running | ||||
Cảm biến Lambda | Cảm biến Lambda Titania | |||
Cảm biến Lambda Zirconia | ||||
Cảm biến Lambda Zirconia Pre & Post mèo | ||||
Vị trí bướm ga | Vị trí bướm ga | |||
Công tắc vị trí bướm ga | ||||
Công tắc bàn đạp ga (Bosch Diesel) | ||||
Cảm biến tốc độ kỹ thuật số ABS | ||||
Cảm biến tốc độ tương tự ABS | ||||
Nhiệt độ nước làm mát (5V) | ||||
Nhiệt độ nước làm mát (GM / Vauxhall Simtec | ||||
Cảm biến sự cố | ||||
MAP tương tự | ||||
MAP kỹ thuật số | ||||
Cảm biến tốc độ đường hiệu ứng Hall | ||||
Bàn đạp ga (Bosch Diesel) | ||||
Chẩn đoán xe buýt | Có thể xe buýt | CAN dữ liệu xem xe buýt | ||
Tính toàn vẹn tín hiệu xe buýt CAN | ||||
CAN Bus LH Long Capture | ||||
Xe buýt LIN | Xe buýt LIN | |||
Động cơ | Xăng dầu | Vòi phun một điểm (Điện áp) | ||
Vòi phun một điểm (Hiện tại) | ||||
Vòi phun đa điểm (Điện áp) | ||||
Vòi phun đa điểm (Hiện tại) | ||||
Điện áp đầu vào & dòng điện | ||||
Vòi phun hiện tại & sơ cấp | ||||
Dầu diesel | Diesel đường sắt thông thường (hiện tại) | |||
Đầu phun Bosch CDi 3 (Hiện tại) | ||||
Đầu phun Bosch Diesel (chạy không tải) | ||||
Đầu phun Bosch Diesel (Tăng tốc) | ||||
Phích cắm Diesel Glow | ||||
Bơm nhiên liệu điện tử | ||||
Van điện từ Carbon Canister | ||||
Van điện từ tuần hoàn ERG | ||||
Động cơ bước Ví dụ 1 | ||||
Động cơ bước Ví dụ 2 | ||||
Van điều khiển tốc độ không tải (quay) | ||||
Van điều khiển tốc độ không tải (Điện từ) | ||||
Van tiết lưu (Idling) | ||||
Động cơ bướm ga (Tăng tốc) | ||||
Van điều khiển số lượng Bosch CDi3 | ||||
Van điều chỉnh áp suất CDi3 của Bosch | ||||
Bật quạt làm mát tốc độ thay đổi | ||||
Tắt quạt làm mát tốc độ | ||||
Biến thời gian van trục cam | ||||
Khởi động và tính phí | Mạch sạc | Mạch sạc hiện tại / điện áp | ||
Mạch sạc hiện tại / Điện áp bắt đầu từ 24V | ||||
Mạch sạc hiện tại / Điện áp không tải 24 V | ||||
Mạch sạc dự phòng AC Ripple / Diode Chẩn đoán | ||||
Xăng nén tương đối | ||||
Diesel nén tương đối | ||||
Bắt đầu giảm điện áp | ||||

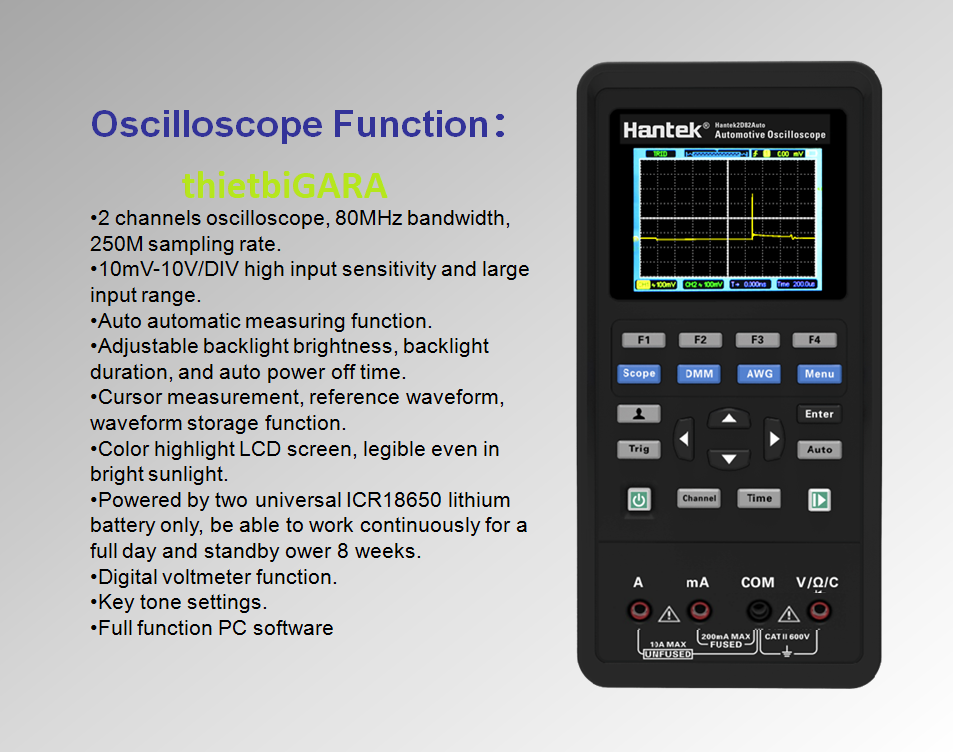

Chế độ dao động | ||||
Băng thông | 80 MHz | |||
Kênh | 2CH + DMM + AWG | |||
Ngang | ||||
Phạm vi tỷ lệ mẫu | 250MSa / s (Kênh đơn), 125MSa / giây (Kênh đôi) | |||
Nội suy dạng sóng | (tội lỗi x) / x | |||
Độ dài bản ghi | 3K mẫu trên mỗi kênh kép | |||
Phạm vi SEC / DIV | Chuỗi 5ns / div ~ 500s / div 1, 2, 5 | |||
Theo chiều dọc | ||||
Chuyển đổi A / D | Độ phân giải 8 bit, mỗi kênh được lấy mẫu đồng thời | |||
Phạm vi / DIV | BNC đầu vào 10mV / div ~ 10V / divat | |||
Giới hạn băng thông, điển hình | 20 MHz | |||
Đáp ứng tần số thấp (-3db) | ≤10Hz tại BNC | |||
Thời gian tăng tại BNC, điển hình | ≤5ns | |||
Độ chính xác DC đạt được | ± 3% cho chế độ thu nhận Bình thường hoặc Trung bình, 10V / div đến 10mV / div | |||
Lưu ý: Băng thông giảm xuống còn 6 MHz khi sử dụng đầu dò 1X. | ||||
Mua lại | ||||
Chế độ mua lại | Bình thường | |||
Cò súng | ||||
Kiểu | Cạnh | |||
Chế độ | Tự động, Bình thường, đơn | |||
Cấp độ | ± 4 bộ phận từ trung tâm của màn hình | |||
Độ chính xác cấp độ kích hoạt | 0,2div × volt / div trong phạm vi ± 4 phân chia từ giữa màn hình | |||
Độ dốc | Tăng, giảm, tăng và giảm | |||
Nguồn | CH1 / CH2 | |||
Đầu vào | ||||
Khớp nối | DC, AC hoặc GND | |||
Trở kháng đầu vào, | 25pF ± 3 pF, 1MΩ ± 2% | |||
DC ghép | ||||
Thăm dò suy giảm | 1X, 10X | |||
Các yếu tố suy giảm thăm dò được hỗ trợ | 1X, 10X, 100X, 1000X | |||
Điện áp đầu vào tối đa | RMS 150V | |||
Đo lường | ||||
con trỏ | Chênh lệch điện áp giữa con trỏ: △ V | |||
Chênh lệch thời gian giữa con trỏ: △ T | ||||
Đo lường tự động | Tần số, Biên độ | |||

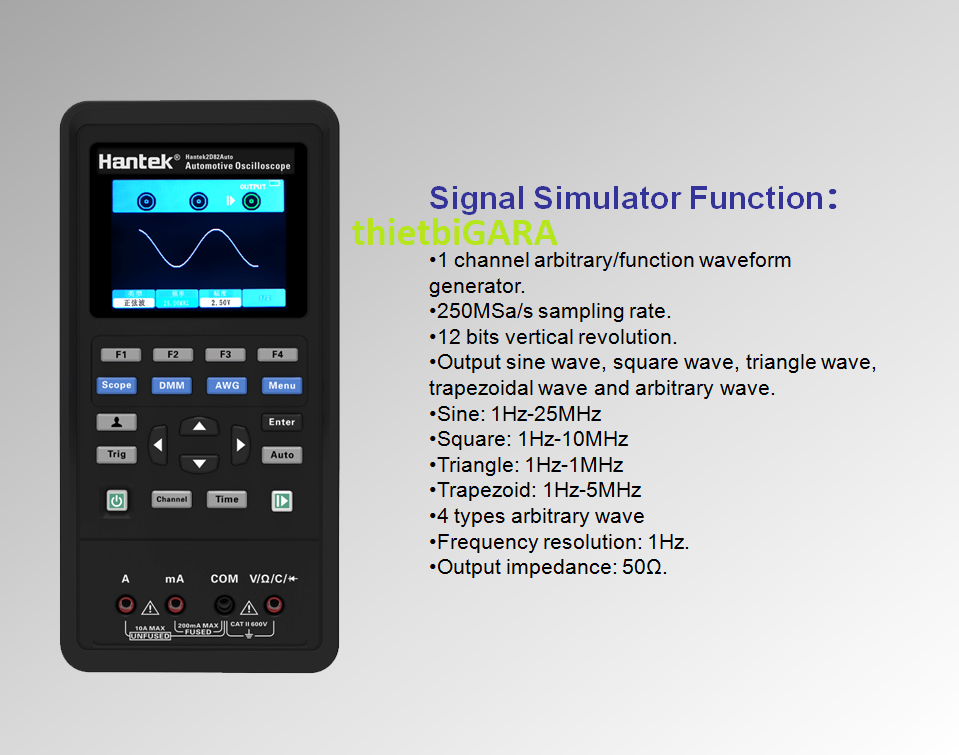

Chế độ tạo dạng sóng tùy ý | ||||
Tần số dạng sóng | Sine: 1Hz ~ 25 MHz | |||
Hình vuông: 1Hz ~ 10 MHz | ||||
Đường dốc: 1Hz ~ 1 MHz | ||||
EXP: 1Hz ~ 5 MHz | ||||
Lấy mẫu | 250MSa / giây | |||
Biên độ | 2.5Vpp (50Ω) | |||
5Vpp (Trở kháng cao) | ||||
Độ phân giải tần số | 0,001 | |||
Kênh | Đầu ra dạng sóng 1CH | |||
Độ sâu dạng sóng | 512Sa | |||
Độ phân giải dọc | 12 bit | |||
Ổn định tần số | <30ppm | |||
Trở kháng đầu ra | 50 | |||

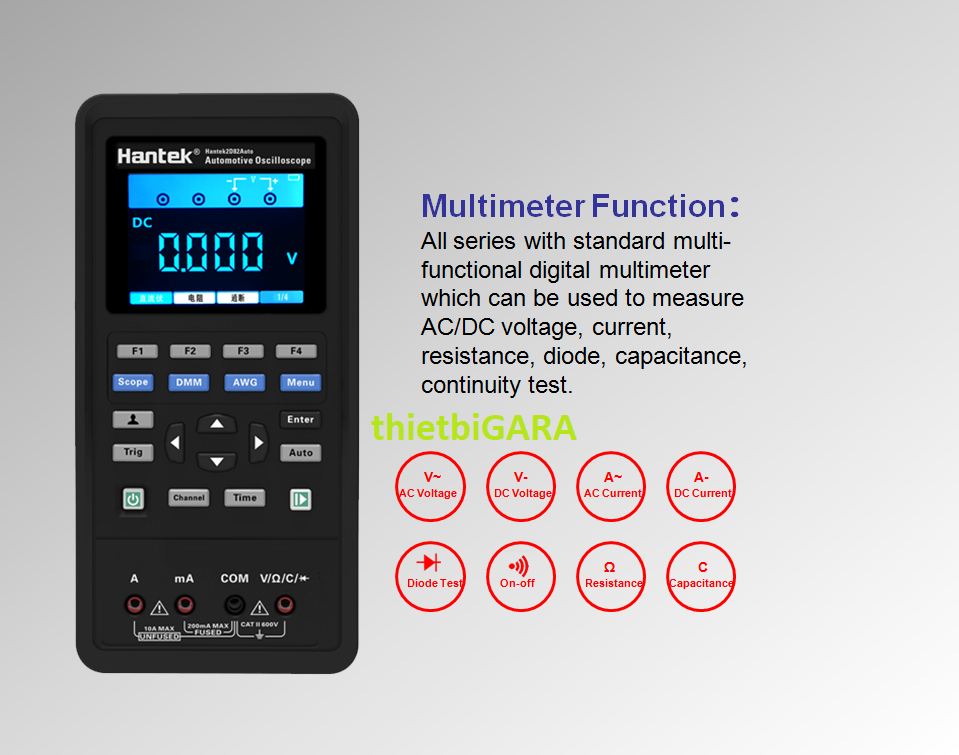

Chế độ kiểm tra DMM | ||||
Độ phân giải tối đa | 4000 đếm | |||
Chế độ kiểm tra DMM | Điện áp, dòng điện, điện trở, điện dung, điốt và bật tắt | |||
Điện áp đầu vào tối đa | AC: 600V, DC: 800V | |||
Đầu vào tối đa hiện tại | AC: 10A, DC: 10A | |||
Trở kháng đầu vào | 10 triệu | |||
Thời hạn đo | Phạm vi | Độ chính xác | Nghị quyết | |
Điện áp DC | 400,00mV | ± (0,8% + 5) | 100uV | |
4.000V | 1mV | |||
40,00V | 10mV | |||
400.0V | 100mV | |||
600.0V | ± (1% + 2) | 1V | ||
Bảo vệ quá tải: 400mV: 250V, khác: 600Vrms. | ||||
Điện xoay chiều | 4.000V | ± (1,2% + 5) | 1mV | |
40,00V | 10mV | |||
400.0V | 100mV | |||
600.0V | ± (1,5% + 5) | 1V | ||
Tần số: 40Hz ~ 400Hz; | ||||
Tần số 400V và 600V: 40Hz ~ 100Hz | ||||
Dòng điện một chiều | 40,00mA | ± (1% + 2) | 10uA | |
200.0mA | ± (1,5% + 2) | 100uA | ||
4.000A | ± (1,8% + 2) | 1mA | ||
10,00A | ± (3% + 2) | 10mA | ||
Bảo vệ quá tải: | ||||
cầu chì tự phục hồi: phạm vi 200mA / 250V, 4A và 10A không có cầu chì. | ||||
Dòng điện xoay chiều | 40,00mA | ± (1,3% + 2) | 10uA | |
400.0mA | ± (1,8% + 2) | 100uA | ||
4.000A | ± (2% + 3) | 1mA | ||
10,00A | ± (3% + 5) | 10mA | ||
Tần số: 40Hz ~ 400Hz; | ||||
cầu chì tự phục hồi: phạm vi 200mA / 250V, 4A và 10A không có cầu chì. | ||||
Kháng chiến | 400,0Ω | ± (1% + 3) | 0,1Ω | |
4.000KΩ | ± (1,2% + 5) | 1Ω | ||
60,00KΩ | 10Ω | |||
400,0KΩ | 100Ω | |||
4.000MΩ | 1KΩ | |||
40,00MΩ | ± (1,5% ± 3) | 10 nghìn | ||
Bảo vệ quá tải: 220 V | ||||
Điện dung | 40,00nF | ± (3% + 5) | 10pF | |
400,0nF | 100pF | |||
4.000uF | 1nF | |||
40,00uF | 10nF | |||
100.0uF | 100nF | |||
Bảo vệ quá tải: 220 V | ||||
Điốt | 0V ~ 2.0V | |||
Bật tắt | <50Ω | |||
Thông số kỹ thuật chung | ||||
Trưng bày | ||||
Loại hiển thị | Màn hình màu 2,8 inch64K | |||
Độ phân giải màn hình | 320 ngang bằng 240 pixel dọc | |||
Hiển thị độ tương phản | Điều chỉnh | |||
Cung cấp năng lượng | ||||
Cung câp hiệu điện thê | 100V-240VAC, 50Hz-60Hz; Đầu vào DC: 5VDC, 2A | |||
Sự tiêu thụ năng lượng | <2,5W | |||
Cầu chì | T, 3 | |||
Ắc quy | 2600mA * 2 | |||
Môi trường | ||||
Nhiệt độ hoạt động | 0 ~ 50 ° C (32 ~ 122 ° F) | |||
Nhiệt độ lưu trữ | -40 ~ + 71 ° C (-40 ~ 159,8 ° F) | |||
Độ ẩm | ≤ + 104 ℉ (+ 40 ° C): độ ẩm tương đối ≤90% | |||
106 ℉ ~ 122 ℉ (+ 41 ° C ~ 50 ° C): độ ẩm tương đối ≤60% | ||||
Phương pháp làm mát | Đối lưu | |||
Độ cao | Hoạt động và | 3.000m (10.000 feet) | ||
Không hoạt động | ||||
Sốc cơ khí | Rung ngẫu nhiên | 0,31g RMS từ 50Hz đến 500Hz, 10 phút trên mỗi trục | ||
Không hoạt động | 2,46g RMS từ 5Hz đến 500Hz, 10 phút trên mỗi trục | |||
Điều hành | 50g, 11ms, nửa sin | |||
Cơ khí | ||||
Kích thước | 199 x 98x 40mm (L x W x H) | |||
Cân nặng | 400g |
